JVM 中的内存区域划分

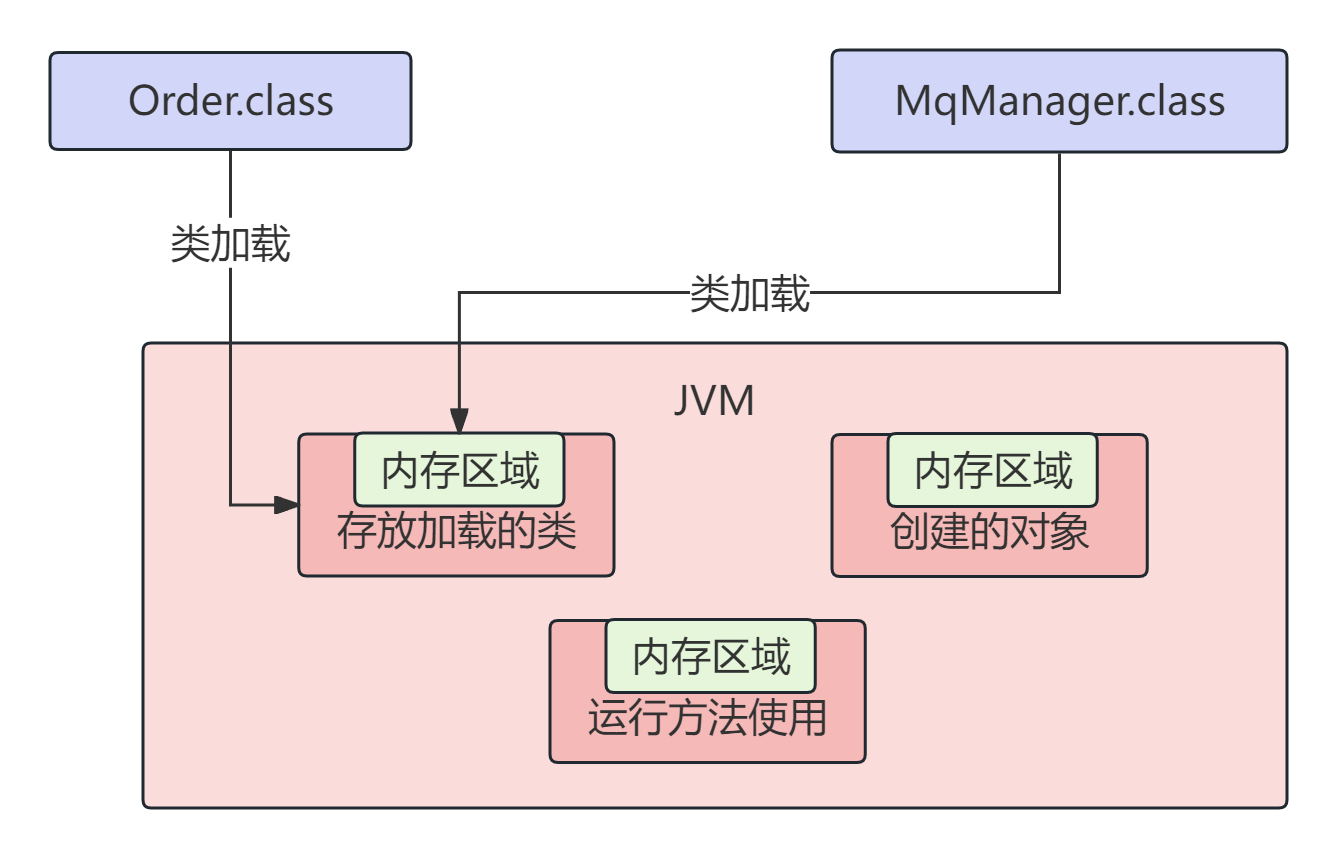

JVM 在运行我们写好的代码时，他是需要使用多块内存空间的，不同的内存空间用来存放不同的数据，配合我们写好的代码流程，才能让我们的系统运行起来，让我们看看下面这张图

首先，一定有一块内存区域用来存放加载的类信息

其次，代码运行起来时，执行的方法中可能有很多变量之类的东西，也是需要存在某个内存区域里的

接着，如果我们写的代码里创建了一些对象，这些对象也是需要内存空间来存放的

为了我们写好的代码在运行过程中根据需要来使用，所以 JVM 中需要划分出来不同的内存区域

存放类的方法区

方法区是在 JDK1.8 以前的版本中，代表 JVM 中的一块区域，主要存放从 .class 文件中加载进来的类，还有一些类似常量池的东西

JDK1.8 之后，这块区域的名字改成了 Metaspace，可以认为是 元数据空间 的意思，主要还是存放我们写的各种类相关的信息，如下图所示

执行代码指令用的程序计数器

我们写的代码经过编译之后变成 .class 后缀的字节码文件，字节码是计算机可以理解的一种语言，看起来像下面这样

public OrderServiceImpl();
    Code:
       0: aload_0
       1: invokespecial #1
       4: aload_0
       5: invokestatic  #2
       8: putfield      #3
      11: return

像 0: aload_0 这样的就是字节码指令，对应着一条一条的机器指令，计算机读到这种机器码指令，才知道具体要做什么

当 JVM 加载类信息到内存之后，就会使用自己的字节码执行引擎去执行编译出来的字节码指令

在执行代码指令的时候，JVM 里就需要一个特殊的内存区域，那就是程序计数器

程序计数器就是用来记录当前执行的字节码指令的位置，也就是记录目前执行到了哪一条字节码指令

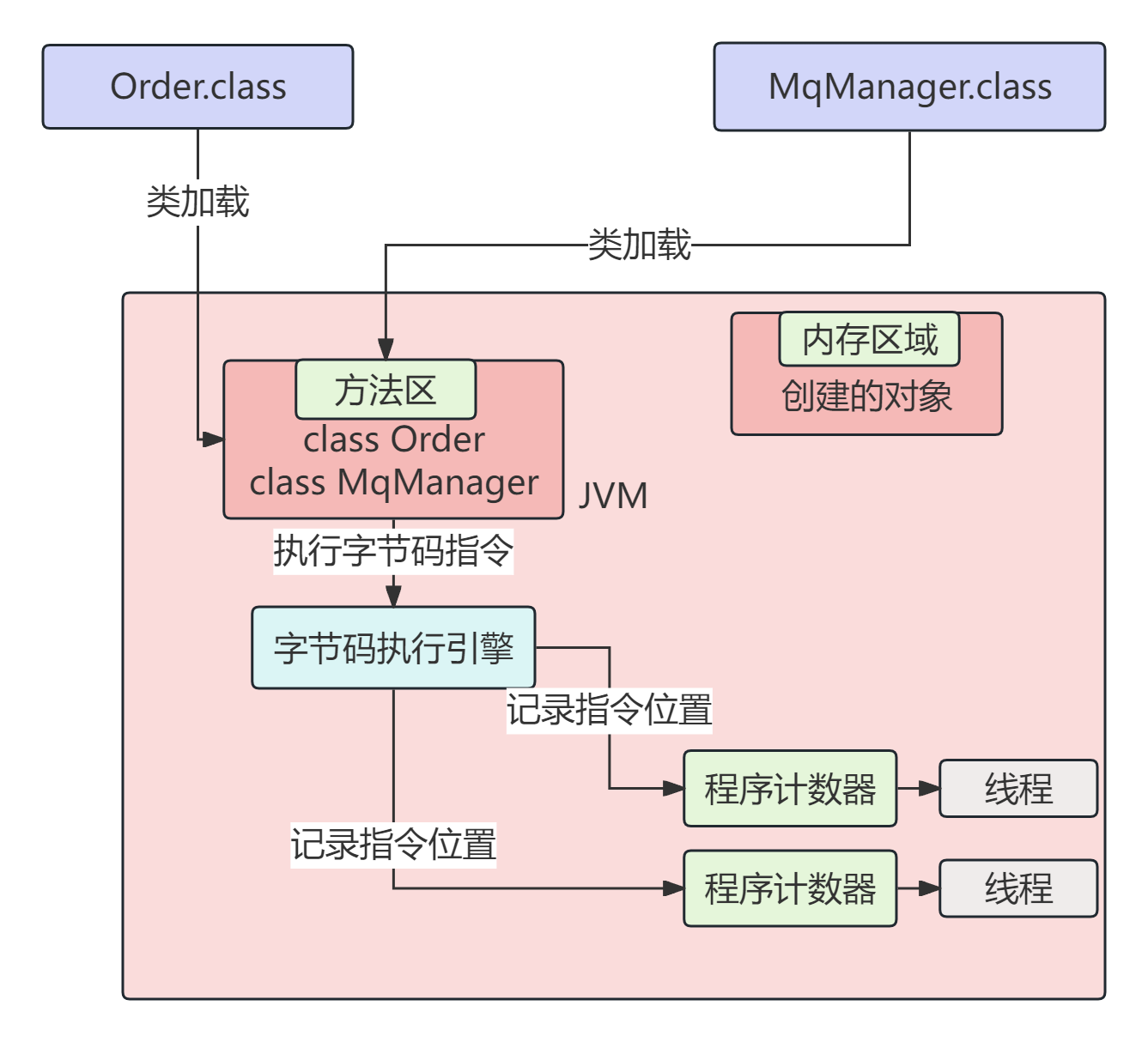

JVM 是支持多个线程的，因此每个线程都会有自己的程序计数器，用来记录当前这个线程执行到了哪一条代码指令了，如下图

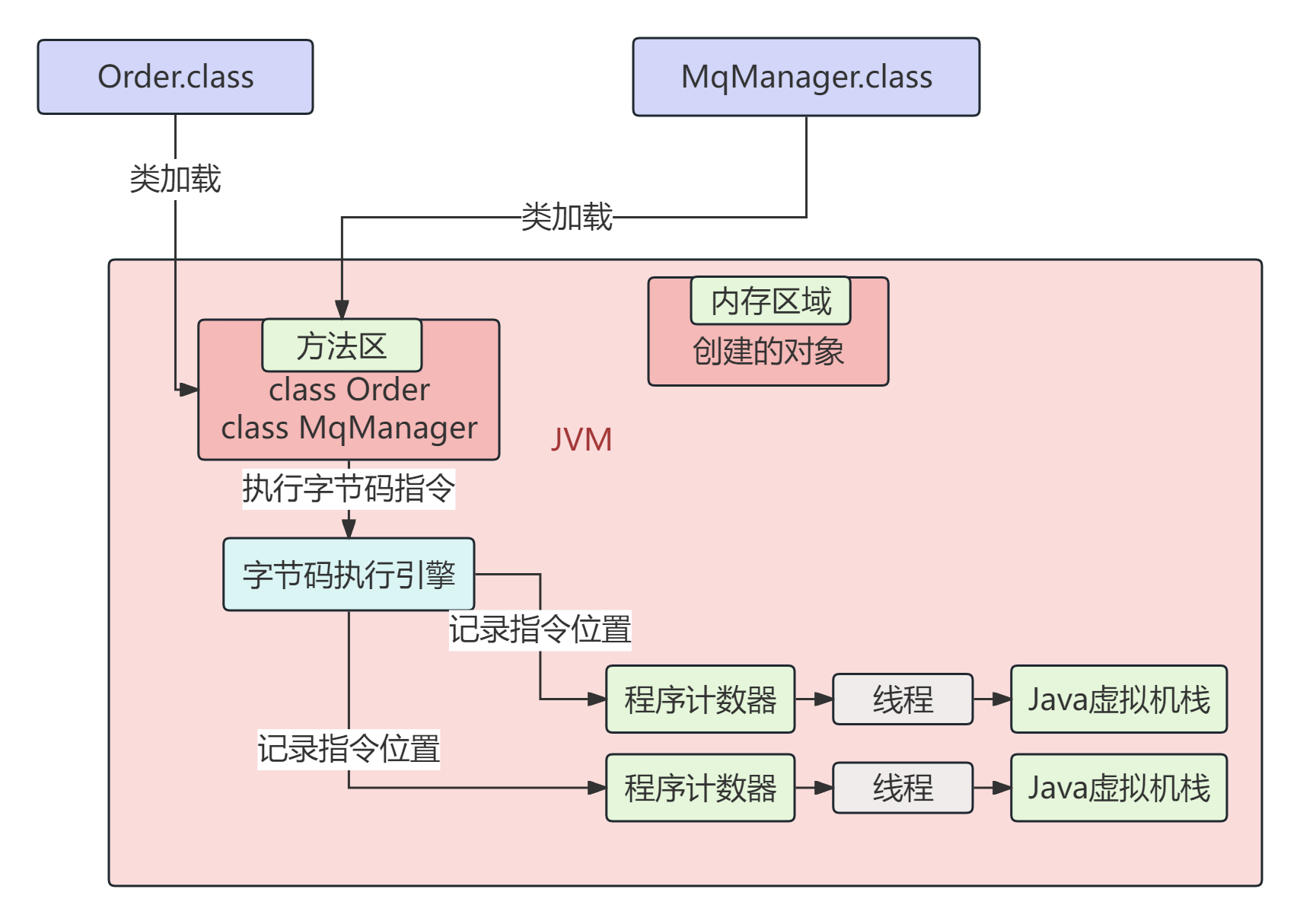

Java 虚拟机栈

Java 代码在执行的时候，是线程来执行某个方法中的代码的

main 线程执行 main() 方法代码指令的时候，会通过 main 线程对应的程序计数器记录自己执行的指令位置

public class Order {

    public static void main(String[] args) {
        MqManager mqManager = new MqManager();
        mqManager.loadMessageFromDisk();
    }
}

在方法中，我们经常会定义一些方法内的局部变量，比如在上面的 main() 方法中，就有一个 mqManager 局部变量，他是引用了一个 MqManager 实例对象

因此，JVM 必须有一块内存区域是用来保存每个方法内局部变量等数据的，这个区域就是 Java虚拟机栈

每个线程都有自己的 Java虚拟机栈，用来存放自己执行的方法的局部变量

如果线程执行了一个方法，就会对这个方法调用创建对应的一个栈帧，栈帧里面就有这个方法的局部变量表、操作数栈、动态链接、方法出口等东西，在这里我们先不关注这些，我们先关注局部变量

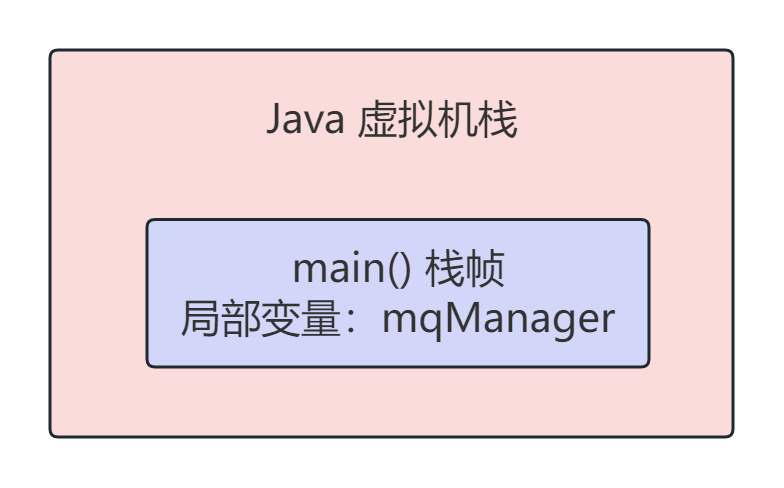

比如 main 线程执行了 main() 方法，那么就会给这个 main() 方法创建一个栈帧，压入 main 线程的 Java虚拟机栈，同时在 main() 方法的栈帧里，会存放对应的 mqManager 局部变量，如下图所示

假设 main 线程继续执行 MqManager 对象里的方法，像下面这样，loadMessageFromDisk 方法里定义了一个局部变量 hasFinishedLoad

public class MqManager {

    public void loadMessageFromDisk() {
        Boolean hasFinishedLoad = false;
    }
}

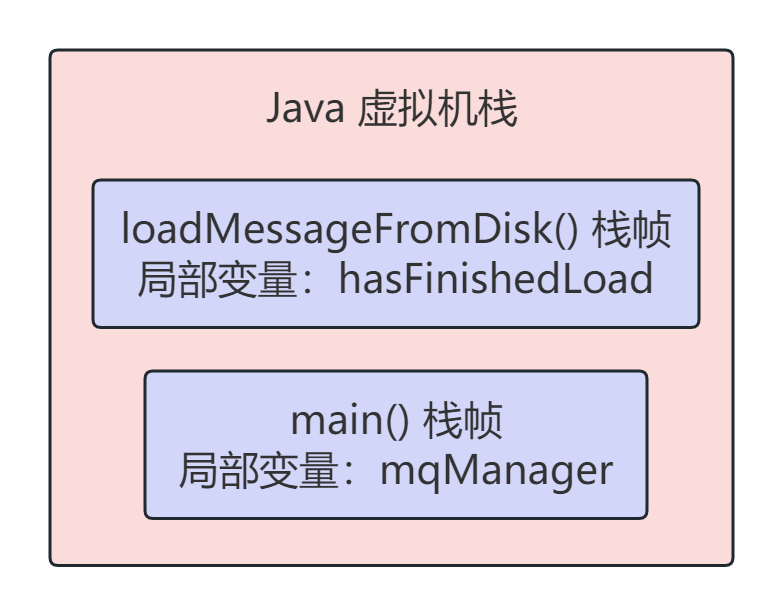

那么 main 线程在执行上面的 loadMessageFromDisk 方法时，就会为 loadMessageFromDisk 方法创建一个栈帧压入线程自己的 Java虚拟机栈 里去，并且在这个栈帧的局部变量表里有 hasFinishedLoad 这个局部变量，如下图所示

接着如果 loadMessageFromDisk 方法调用了另外一个 isLocalDataCorrupt 方法，这个方法中也有自己的局部变量

public class MqManager {

    public void loadMessageFromDisk() {
        Boolean hasFinishedLoad = false;
        isLocalDataCorrupt();
    }

    public Boolean isLocalDataCorrupt() {
        Boolean isCorrupt = false;
        return isCorrupt;
    }
}

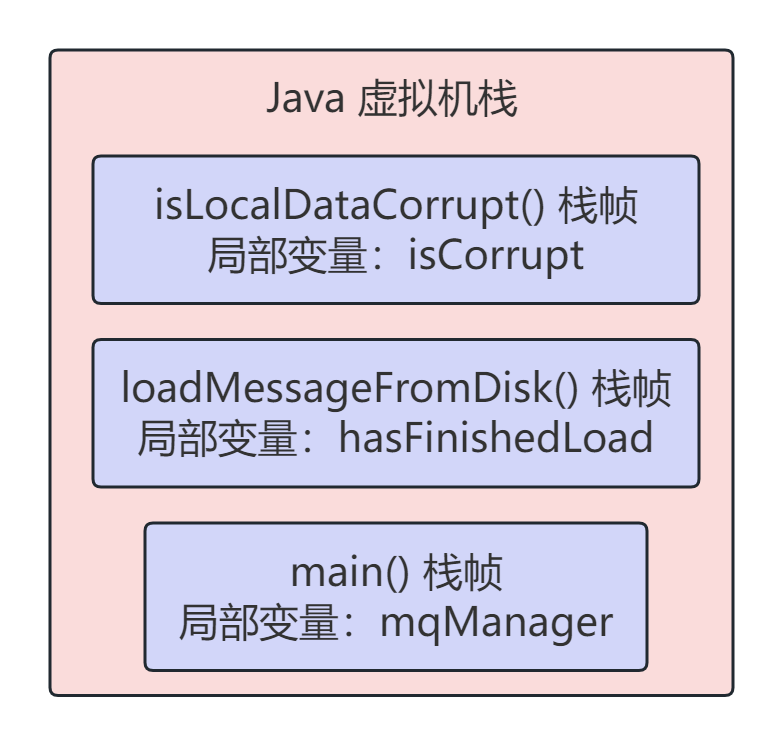

这个时候会给 isLocalDataCorrupt 方法又创建一个栈帧，压入线程的 Java虚拟机栈 里，并且在这个栈帧的局部变量表里有 isCorrupt 这个局部变量，如下图所示

接着如果 isLocalDataCorrupt 方法执行完毕了，就会把 isLocalDataCorrupt 方法对应的栈帧从 Java虚拟机栈 里给出栈

然后如果 loadMessageFromDisk 方法也执行完毕了，就会把 loadMessageFromDisk 方法也从 Java虚拟机栈 里出栈

上述就是 JVM 中 Java虚拟机栈 这个组件的作用了：调用执行任何方法时，都会给方法创建栈帧然后入栈

在栈帧里存放这个方法对应的局部变量之类的数据，包括这个方法执行的其他相关信息，方法执行完毕之后就出栈

每个线程在执行代码时，除了程序计数器外，还搭配了一个 Java虚拟机栈 内存区域来存放每个方法中的局部变量表

Java 堆内存

我们在代码中创建的各种对象就是存放在 Java堆内存 中的，是 JVM 中一个非常关键的区域

public class Order {

    public static void main(String[] args) {
        MqManager mqManager = new MqManager();
    }
}

public class MqManager {

    private String MqName;
}

上面的 new MqManager() 这个代码是创建了一个 MqManager 类的对象实例，这个对象实例包含了一些数据，类似 MqManager 这样的对象实例，就是存放在 Java堆内存中的

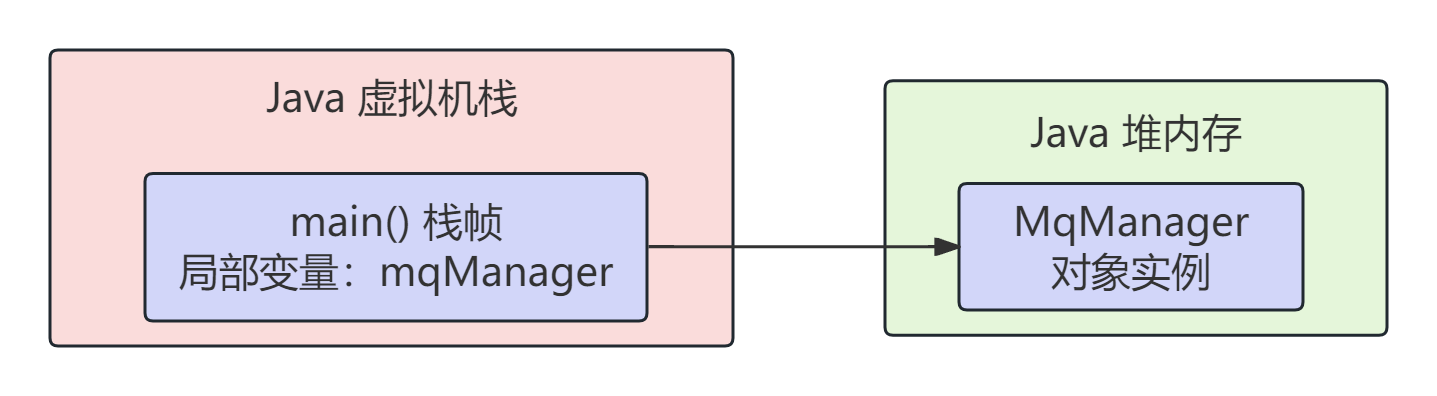

相应的，main() 方法对应的栈帧的局部变量表里，会让一个引用类型的 mqManager 局部变量来存放 MqManager 对象的地址，可以理解为局部变量表里的 mqManager 指向了 Java堆内存 里的 MqManager 对象

核心内存区域总结

为了有个更清晰的认识，我们来梳理一下整体的流程，整体代码和图如下

public class Order {

    public static void main(String[] args) {
        MqManager mqManager = new MqManager();
        mqManager.loadMessageFromDisk();
    }
}

public class MqManager {

    private String MqName;

    public void loadMessageFromDisk() {
        Boolean hasFinishedLoad = false;
        isLocalDataCorrupt();
    }

    public Boolean isLocalDataCorrupt() {
        Boolean isCorrupt = false;
        return isCorrupt;
    }
}

1、JVM 进程启动，加载 Order 类到内存中，然后有一个 mian 线程，执行 Order 中的 main() 方法
2、main 线程关联一个程序计数器，记录代码指令执行的位置。并且 main 线程关联的 Java虚拟机栈 中会压入一个 main() 方法的栈帧
3、接着执行到创建 MqManager 类的实例对象，此时会加载 MqManager 类到内存中
4、创建一个 MqManager 类的实例对象分配在 Java堆内存 中，并且在 main() 方法的栈帧里的局部变量表中引入一个 mqManager 变量，让他引用 MqManager 对象在 Java堆内存 中的地址
5、main 线程开始执行 MqManager 对象中的方法，依次把自己执行到的方法对应的栈帧压入自己的 Java虚拟机栈
6、执行完方法之后再把对应的栈帧从 Java虚拟机栈 中出栈

其他内存区域

在 JDK 很多底层 API 里，比如 IO、NIO、网络Socket 相关的，他内部的源码很多地方不是 Java 代码，而是 native 方法去调用操作系统的一些方法，可能是调用的 C 语言写的方法或者一些底层类库

在调用这种 native 方法的时候，都会有线程对应的本地方法栈，与 Java虚拟机栈 类似，也是存放各种 native 方法局部变量表之类的信息

还有一个不属于 JVM 区域的，通过 NIO 中的 allocateDirect 这种 API，可以在 Java 堆外分配内存空间，然后通过 Java虚拟机 里的 DirectByteBuffer 来引用和操作堆外存空间。很多技术都会使用这种方式，一些场景下，堆外内存分配可以提升性能

思考环节

1、在 `Java` 堆内存中分配的那些对象，会占用多少内存呢？一般如何计算和估算系统创建的对象内存占用压力呢？

一个对象对内存空间的占用，大致分为两块：

1、对象自己本身的信息
2、对象的实力变量作为数据占用的空间

比如对象头，如果在 64 位的 linux 操作系统上，会占用 16 字节，如果实例对象内部有 int 类型的实例变量，会占用 4 个字节，如果是 long 类型的实例变量，会占用 8 个字节。如果是数组、Map 之类的，就会占用更多的内存了

JVM 对这块有很多优化的地方，比如补齐机制、指针压缩机制
